La piscine Pitot : Principe et Fonctionnement pour la Mesure de Débit

En bref

• 🌊 Le Tube de Pitot détermine la vitesse d’écoulement en comparant pression totale et pression statique.
• 📐 Le principe de Bernoulli permet de convertir le différentiel de pression en vitesse, puis d’estimer le débit volumique.
• 🛠️ Sans pièce mobile, cette sonde convient à de nombreuses applications d’instrumentation hydraulique, de ventilation et d’industrie.
• 🔎 Le choix entre modèle standard, tube en S ou Pitot moyen dépend du fluide, de la poussière et du profil d’écoulement.
• ✅ Un bon alignement et des longueurs droites suffisantes sont essentiels pour obtenir une mesure exploitable.

Tube de Pitot : principe de mesure et composants essentiels

Comment mesurer un débit sans installer un mécanisme complexe dans une canalisation ? Le Tube de Pitot répond à cette question avec une idée aussi simple qu’efficace : comparer la pression d’un fluide arrêté par une sonde à celle du fluide qui continue de circuler. Cette différence renseigne sur sa vitesse. Le dispositif porte le nom d’Henri Pitot, qui conçut au XVIIIe siècle un instrument destiné à étudier la vitesse de l’eau dans les rivières. Le principe a traversé les siècles parce qu’il reste utile, robuste et relativement facile à intégrer.

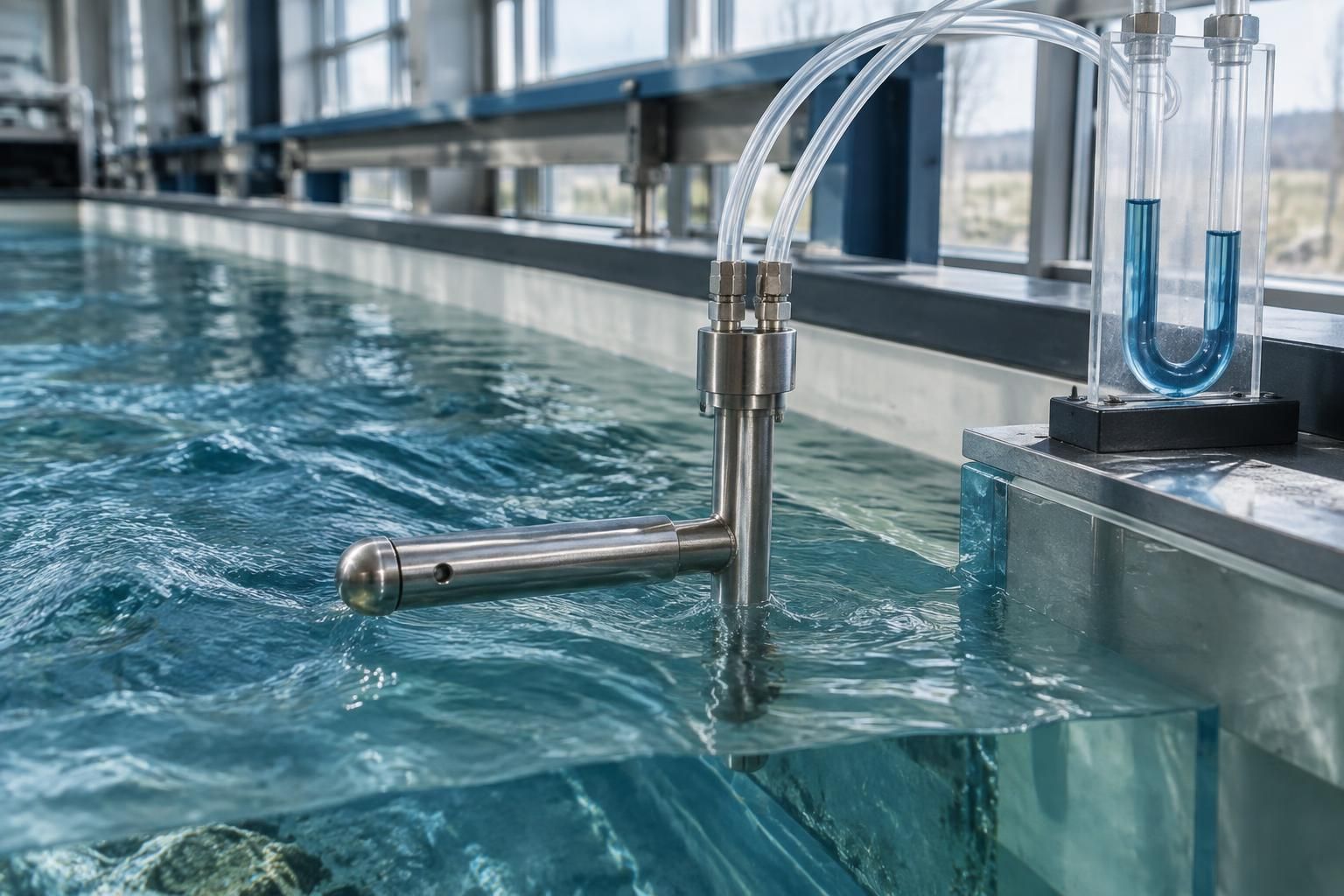

La sonde classique comporte deux passages de pression. Son ouverture frontale est tournée vers l’écoulement : le fluide y ralentit jusqu’à un point de stagnation, ce qui permet de relever la pression totale. De petits orifices latéraux, placés perpendiculairement au flux, mesurent la pression statique, c’est-à-dire la pression ambiante dans la conduite, sans la composante liée à la vitesse.

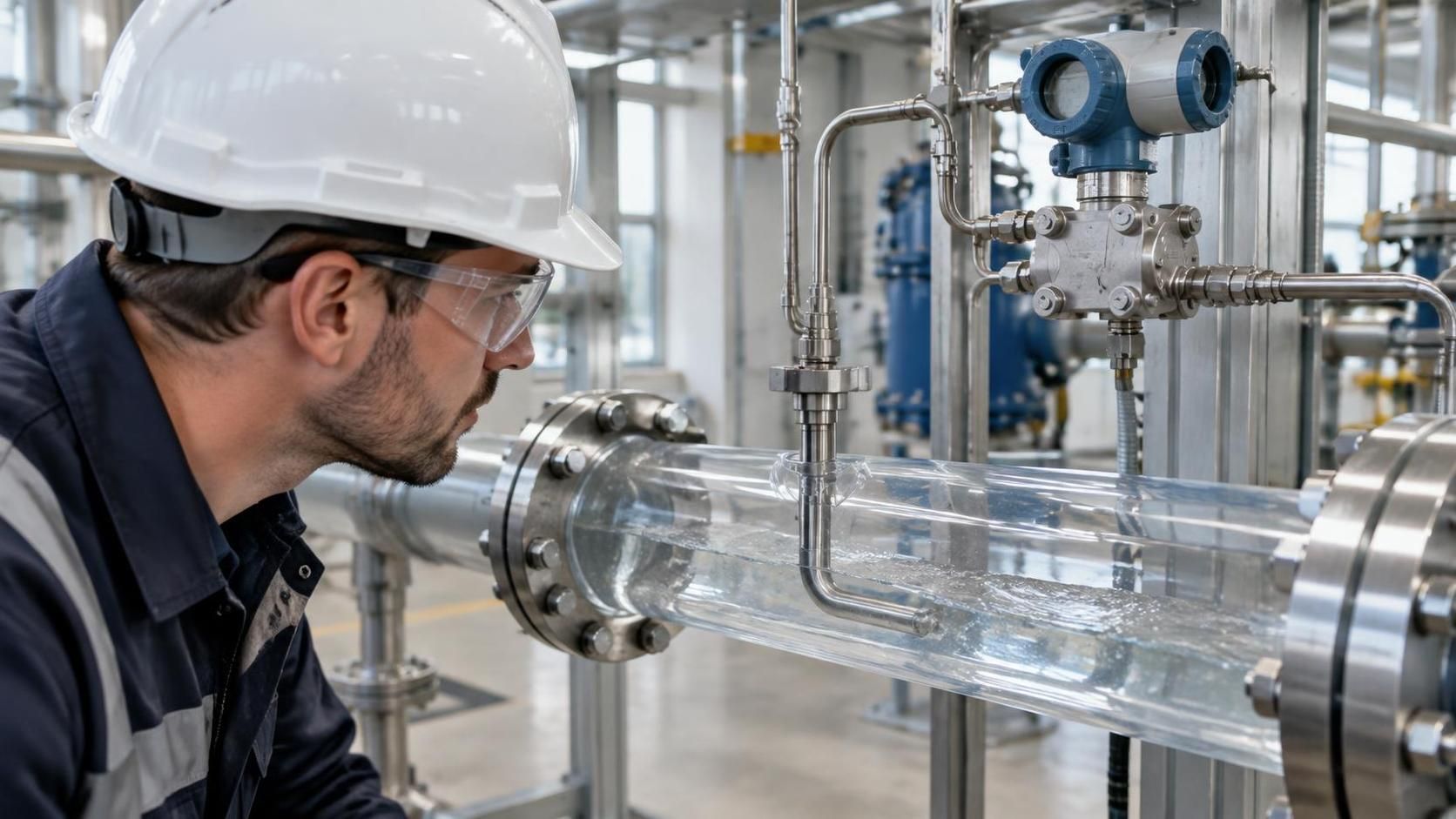

Un transmetteur raccordé aux deux prises calcule leur écart. Ce différentiel de pression correspond, dans les conditions appropriées, à la pression dynamique. La sonde fournit donc une information locale, tandis qu’un transmetteur et un calculateur la convertissent en vitesse ou en débit. L’ensemble constitue un système de mesure, pas seulement un tube métallique.

Le principe de Bernoulli éclaire cette transformation : pour un écoulement horizontal idéal, la pression statique additionnée à la pression dynamique demeure constante le long d’une ligne de courant. Au point de stagnation, la vitesse devient presque nulle et la pression augmente. La différence entre cette pression totale et la pression statique révèle alors l’énergie associée au mouvement.

Dans la réalité, la viscosité, les turbulences et la géométrie de la conduite influencent le résultat. Il faut donc tenir compte du facteur propre à la sonde, de la densité du fluide et des conditions de fonctionnement. Pour une conduite d’eau, la densité varie peu dans les conditions courantes ; pour un gaz, température et pression peuvent modifier sensiblement le calcul. La sonde mesure une différence de pression, et c’est son interprétation qui donne la vitesse.

Calcul du débit volumique avec la formule du tube de Pitot

Une fois les pressions relevées, le calcul suit une relation directe. Pour un fluide incompressible et un écoulement suffisamment régulier, la vitesse s’estime à partir de la racine carrée du différentiel de pression divisé par la masse volumique. La formule usuelle s’écrit v = C × √(2ΔP/ρ), où v désigne la vitesse, ΔP la différence entre pression totale et pression statique, ρ la masse volumique du fluide, et C le coefficient de correction de la sonde.

Le coefficient C est important. Un modèle idéal aurait une valeur proche de 1, mais une sonde réelle possède une géométrie et un comportement qui nécessitent parfois une correction issue de son étalonnage. Négliger ce facteur peut introduire une erreur systématique. La racine carrée joue également un rôle pratique : si la différence de pression est multipliée par quatre, la vitesse estimée double, elle ne quadruple pas.

Pour obtenir le débit volumique, on multiplie la vitesse moyenne par la section intérieure de la conduite : Qv = A × v. Dans un tuyau circulaire de diamètre intérieur D, la section vaut A = πD²/4. Une mesure ponctuelle au centre ne correspond toutefois pas automatiquement à la vitesse moyenne sur toute la section. Le profil peut être plus rapide au centre et plus lent près des parois.

💡 Exemple : une équipe mesure l’air dans un conduit de ventilation pour vérifier si une zone reçoit assez de débit. Elle relève le différentiel de pression, utilise la densité de l’air correspondant à la température du local, puis applique la formule avec le coefficient de la sonde. Pour rendre le résultat représentatif, elle réalise plusieurs mesures à différents points ou utilise une sonde multiport adaptée. La moyenne ainsi obtenue sert ensuite au calcul du débit.

La mesure du débit massique demande une étape supplémentaire : il faut multiplier le débit volumique par la masse volumique. Cette distinction compte dans les procédés où la quantité de matière est plus utile que le volume, par exemple pour suivre la consommation d’un gaz ou contrôler un bilan énergétique. Pour un liquide dont la densité demeure stable, le débit volumique est souvent l’indicateur le plus immédiat.

Le modèle de Bernoulli suppose notamment un écoulement stationnaire et des pertes négligeables entre les points considérés. Un liquide satisfait généralement mieux l’hypothèse d’incompressibilité qu’un gaz. Lorsque la vitesse d’un gaz est élevée, la compressibilité peut exiger une correction spécifique. Il ne suffit donc pas d’appliquer une formule sans vérifier les conditions de procédé.

La plage de mesure mérite aussi votre attention. Comme le signal dépend du carré de la vitesse, les faibles débits créent un différentiel très petit, plus difficile à distinguer du bruit ou des limites du capteur. À l’inverse, une vitesse excessive peut dépasser la plage du transmetteur. Une formule juste ne compense jamais un capteur mal dimensionné.

Cette démonstration visuelle aide à distinguer les prises de pression et à comprendre pourquoi l’alignement de la sonde change le résultat. La prochaine étape consiste à choisir une géométrie adaptée à l’environnement réel.

Types de tubes de Pitot : modèle standard, tube en S et Pitot moyen

Les tubes de Pitot ne se limitent pas à une forme unique. Le modèle standard en L convient à de nombreuses mesures dans des gaz ou des liquides relativement propres. Il présente une ouverture tournée vers l’amont et des prises latérales pour la pression statique. Sa conception simple facilite l’installation et l’inspection, mais de petits orifices peuvent se boucher si le fluide transporte des particules.

Dans une cheminée industrielle chargée en poussières, le tube en S constitue souvent une option plus robuste. Ses deux ouvertures opposées permettent de comparer les pressions, tandis que des passages généralement plus larges réduisent le risque d’obstruction. Comme les dimensions et les coefficients peuvent varier d’un fabricant à l’autre, il faut se référer à la documentation et à l’étalonnage du modèle concerné. Deux sondes en S d’apparence proche ne sont pas nécessairement interchangeables.

Le Pitot moyen répond à une autre difficulté : une seule prise fournit une mesure locale, alors qu’un débitmètre doit représenter une section entière. Plusieurs ports répartis le long de la sonde recueillent les pressions à différents endroits. Leur agencement permet d’obtenir une indication moyenne, plus pratique lorsque l’écoulement est correctement établi mais qu’une traversée manuelle de la conduite serait contraignante.

Cette moyenne reste dépendante du profil de vitesse. Après un coude, une vanne ou une réduction, le flux peut être asymétrique ou tourbillonnant. Les ports multiples améliorent la représentativité dans de nombreux cas, mais ils ne corrigent pas magiquement toutes les perturbations. Pour une mesure réglementaire ou particulièrement exigeante, il faut suivre la méthode de montage et de calcul prescrite pour l’application.

• 🟦 Tube en L : adapté aux fluides relativement propres et aux installations où l’accès facilite l’inspection.
• 🟧 Tube en S : pertinent dans certains conduits de fumées ou environnements poussiéreux, avec validation de son coefficient.
• 🟩 Pitot moyen : utile pour obtenir une indication représentative d’une section sans multiplier les points de mesure manuels.
• 🟪 Sonde multi-orifices 2D ou 3D : conçue pour caractériser aussi l’angle du flux lorsque sa direction varie.

Les sondes multi-orifices peuvent mesurer des composantes associées au lacet et au tangage, ce qui les rend intéressantes dans les écoulements complexes. Leur étalonnage est plus élaboré que celui d’un tube standard, car la réponse dépend de l’orientation et peut nécessiter une table de calibration. Elles sont donc choisies lorsque l’information supplémentaire justifie cette complexité.

Le choix du matériau dépend du fluide, de la température, de la pression et de la corrosion attendue. L’acier inoxydable est fréquent dans les environnements industriels, mais la nuance doit être compatible avec les substances présentes. La décision ne se résume pas à sélectionner la sonde la plus résistante : elle doit aussi produire un signal adapté à la plage de débit visée.

Une usine de traitement peut, par exemple, installer une sonde standard sur une ligne d’air propre, mais préférer une version robuste pour surveiller un conduit de combustion contenant des poussières. La géométrie appropriée est celle qui mesure le fluide réel, pas celle qui semble la plus polyvalente sur le papier.

Applications du tube de Pitot en aéronautique et en industrie

L’aéronautique est l’un des usages les plus connus du Pitot. Sur un avion, la prise orientée vers l’avant relève une pression liée à l’air rencontré pendant le déplacement, que l’on compare à la pression statique captée séparément. Les instruments utilisent cette différence pour déterminer la vitesse indiquée. Ce principe rappelle une distinction essentielle : l’appareil mesure des pressions, et l’indication de vitesse dépend de leur traitement ainsi que des conditions de vol.

Dans les bâtiments, les équipes de maintenance l’emploient pour contrôler le débit d’air dans les conduits de ventilation. Une vitesse trop faible peut signaler un filtre encrassé, un ventilateur mal réglé ou une distribution déséquilibrée. Une mesure bien conduite aide à localiser le problème avant de modifier tout le réseau. C’est particulièrement utile lorsque plusieurs pièces semblent recevoir des quantités d’air différentes.

Les centrales électriques et les procédés industriels utilisent aussi ces sondes pour suivre des flux de gaz ou de vapeur. Le contrôle du débit peut contribuer à surveiller la combustion, la production de vapeur ou le fonctionnement d’un sécheur. Dans une cheminée, des instruments appropriés peuvent participer à la surveillance des rejets, à condition de respecter les méthodes réglementaires et les exigences d’étalonnage en vigueur.

En instrumentation hydraulique, le tube de Pitot peut mesurer la vitesse dans une conduite ou un canal, notamment lors d’essais et de diagnostics. Son absence de pièces mobiles limite l’usure mécanique et permet une construction compacte. Il génère généralement une obstruction relativement faible comparée à certains organes de mesure intrusifs, même si toute sonde insérée dans le flux peut créer une perturbation locale.

Son intérêt est particulièrement visible lorsqu’il faut intervenir sur une installation existante. Certains montages permettent l’insertion ou le retrait de la sonde sans arrêter le procédé, à condition que le raccordement et le système de sécurité soient conçus pour cela. Cette possibilité réduit les arrêts, mais elle exige un équipement compatible avec la pression et des procédures adaptées. La simplicité de la sonde ne dispense jamais de sécuriser l’intervention.

Quels sont les avantages qui expliquent sa longévité ? D’abord, l’absence de pièces mobiles limite les défaillances liées à l’usure. Ensuite, la conception est compacte et peut s’adapter à des conduits de formes variées. Enfin, l’appareil fournit une mesure fondée sur des grandeurs physiques facilement interprétables. En revanche, il est sensible à l’orientation, à l’encrassement des ports et aux profils d’écoulement perturbés.

Une petite entreprise de ventilation peut s’en servir pour comparer le débit avant et après le remplacement d’un filtre. Si la vitesse augmente après intervention, l’équipe dispose d’un indice concret de l’amélioration. Dans un procédé de combustion, le même outil répond à une autre question : le flux reste-t-il dans la plage nécessaire au fonctionnement prévu ? Les usages diffèrent, mais la logique demeure identique. Le Pitot transforme une différence de pression en information utile à la décision.

Installation et choix d’un débitmètre à tube de Pitot

La qualité de la mesure se décide souvent avant la mise sous tension du transmetteur. Une sonde placée trop près d’un coude, d’une vanne ou d’un ventilateur peut rencontrer un profil irrégulier. Les longueurs droites en amont et en aval aident le flux à se stabiliser, mais les distances nécessaires varient selon la perturbation, la géométrie et les recommandations du fabricant. Vérifiez ces données au lieu d’appliquer une valeur universelle.

Lors du montage, l’ouverture de pression totale doit être orientée face au courant. Un mauvais alignement réduit ou fausse le signal, surtout lorsque l’écoulement est rapide. Il faut également vérifier que les prises de pression ne sont ni obstruées ni inversées et que les lignes reliant la sonde au transmetteur ne présentent pas de fuite. Un contrôle de zéro avant la mise en service permet de repérer certaines erreurs de raccordement.

Pour sélectionner le modèle, commencez par décrire le fluide et ses conditions : liquide ou gaz, température, pression, présence de poussières, risque de corrosion et plage de vitesse attendue. Ajoutez ensuite les caractéristiques de la conduite, notamment sa forme, son diamètre et les obstacles proches. Ces éléments déterminent si une sonde ponctuelle suffit ou si un dispositif moyen ou multi-orifices serait plus pertinent.

1. 🔍 Définissez le besoin : débit instantané, suivi continu, équilibrage d’un réseau ou mesure réglementaire.
2. 🌡️ Caractérisez le procédé : fluide, densité, pression, température et particules éventuelles.
3. 📏 Vérifiez l’installation : diamètre, sections droites disponibles, accès et possibilité de maintenance.
4. ⚙️ Dimensionnez le transmetteur : son étendue doit couvrir le différentiel attendu sans sacrifier la sensibilité aux faibles débits.
5. 🧪 Validez le résultat : comparez les calculs aux conditions de référence et prévoyez un étalonnage adapté à l’usage.

La maintenance est simple, mais elle ne doit pas être oubliée. Dans un conduit poussiéreux, les orifices peuvent se charger de dépôts et produire une lecture trop faible ou instable. Une inspection périodique et, si le système le permet, une purge conçue pour nettoyer les prises limitent ce risque. Toute opération doit respecter les consignes de sécurité du site, en particulier sur une conduite chaude ou sous pression.

La précision annoncée par un fabricant ne garantit pas la précision de l’installation complète. La qualité dépend aussi de l’emplacement, du transmetteur, de la densité utilisée pour le calcul et de la stabilité du débit. Il faut examiner l’incertitude dans son ensemble, surtout lorsqu’une valeur sert au contrôle d’un procédé critique.

Le tube de Pitot se compare ainsi aux plaques à orifice et aux débitmètres à turbine sans les remplacer dans toutes les situations. Une plaque à orifice crée une restriction plus marquée et peut fournir un signal différentiel robuste, mais elle impose une perte de charge permanente. Une turbine mesure le mouvement par rotation et peut être sensible à l’usure ou aux caractéristiques du fluide. Le Pitot, lui, séduit par sa simplicité et sa faible intrusion, mais demande un profil d’écoulement suffisamment bien compris.

Avant l’achat, demandez la plage de mesure, le coefficient de correction, les matériaux disponibles et les exigences d’installation. Pour un usage exigeant, vérifiez également les références d’étalonnage et la méthode de calcul du débit moyen. Une sélection rigoureuse transforme une sonde simple en un instrument de mesure fiable et durable.

Questions fréquentes sur la mesure de débit par tube de Pitot

Quelle différence existe entre pression statique et pression dynamique ?

La pression statique correspond à la pression du fluide indépendamment de sa direction de mouvement. La pression dynamique est liée à sa vitesse. Le tube de Pitot déduit cette dernière de la différence entre pression totale et pression statique.

Le tube de Pitot mesure-t-il directement le débit ?

Non. Il mesure un différentiel de pression qui permet de calculer une vitesse locale ou moyenne. Pour obtenir le débit volumique, il faut aussi connaître la section de passage et tenir compte du profil d’écoulement.

Quel modèle choisir pour un conduit poussiéreux ?

Un tube en S peut convenir à certains flux chargés en particules grâce à sa conception robuste et à ses ouvertures adaptées. Le choix dépend toutefois des caractéristiques du procédé, du risque d’obstruction et de l’étalonnage du fabricant.

Pourquoi faut-il orienter correctement la sonde ?

L’ouverture frontale doit faire face à l’écoulement pour relever correctement la pression totale. Un mauvais alignement modifie le signal et peut entraîner une erreur importante sur la vitesse calculée.
